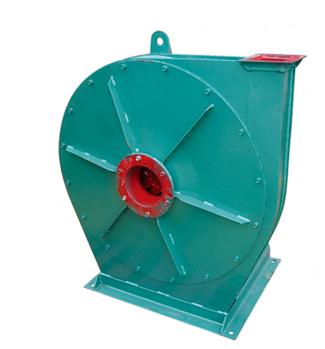

8-09型高壓鼓風機用途:
8-09型高壓鼓風機風壓高,該風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的風機,也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體,其它性能相近者亦可選用,但輸送介質的溫度不得超過80℃,介質中所含塵土及硬質顆粒物不大于150mg/m³。
8-09型高壓鼓風機型式:
(1)8-09型風機為單吸入,8-09型風機有№6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
(2)8-09型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
(3)風機的出口位置以機殼的出口角度表示,“順”、“逆”風機機殼制成0度、90度、180度。
8-09型高壓鼓風機結構:
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成:
(1)葉輪:葉輪成形后,經靜、動平衡校正,故運轉平穩。
(2)機殼:用普通鋼板焊接成蝸形殼整體。
(3)進風口:做成收斂式流線型的整體結構,用螺栓固定在前蓋板上。
(4)傳動組:由主軸、軸承箱、聯軸器等組成。
8-09型高壓鼓風機參數對照表:
機號 |
轉速 |
配用電機 |
流量 |
全壓 |
(No) |
(r/min) |
(Kw-P) |
(m³/h) |
(Pa) |
6.8A |
2900 |
7.5-2 |
675-1215 |
10523-11347 |
11-2 |
1485-1754 |
11439-11341 |
15-2 |
2024-2295 |
11063-10634 |
7.1D |
2900 |
7.5-2 |
1075 |
12021 |
11-2 |
1383-1690 |
12371-12471 |
15-2 |
2304 |
12364-12061 |
18.5-2 |
2612-2919 |
11594-11019 |
8D |
2930 |
15-2 |
1554 |
15579 |
22-2 |
2442 |
16163 |
30-2 |
2887-3331 |
16023-15632 |
37-2 |
3775-4219 |
15026-14277 |
8.5D |
2950 |
15-2 |
1341 |
17013 |
18.5-2 |
1877 |
17828 |
30-2 |
2414-2950 |
18347-18496 |
37-2 |
3487 |
18338 |
45-2 |
4023-4560 |
17888-17196 |
9D |
2950 |
22-2 |
1591 |
19073 |
30-2 |
2228-2865 |
19988-20569 |
37-2 |
3502 |
20736 |
45-2 |
4138 |
20558 |
55-2 |
4775 |
20054 |
75-2 |
5412-6049 |
19278-18318 |
