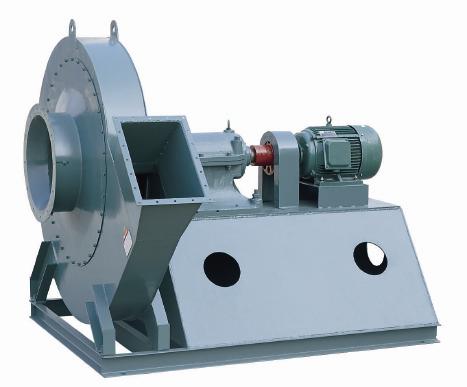

9-26型高壓離心風機用途:
9-26型離心通風機,一般用于鍛治爐及高壓強制通風,并可廣泛用于輸送物料、輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃(最高不超過80℃)介質中所含塵土及硬質顆粒不大于150mg/m³。
9-26型高壓離心風機的結構
№4~6.3主要由葉輪、機殼、進風口、支架等組成;№7.1~16主要由葉輪、機殼、進風口、傳動組等組成。
葉輪:葉片為16片,屬前向彎曲葉型,葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成形后經靜、動平衡校正,故運轉平穩。
進風口:做成收斂式流線型的整體結構,用螺栓固定在前蓋板組件上。
機殼:用普通鋼板焊接成蝸形殼整體。 傳動組:由主軸、軸承箱、聯軸器等組成。主軸由優質鋼材加工制成,軸承箱整體鑄造,采用滾動軸承,用軸承潤滑脂潤滑
9-26型高壓離心風機型式:
本通風機為單吸入式,有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電機一端正視,如葉輪順時針旋轉稱右旋風機,以“右”表示;逆時針旋轉稱左旋風機,以“左”表示。
風機的出口位置以機殼的出口角度表示。“左”、“右”旋均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式為A式(№4~6.3)和D式(№7.1~16)兩種。
9-26型高壓離心風機使用說明
9-26型離心通風機一般用于鍛冶爐及高壓強制通風,并廣泛用于物料輸送。可適用于輸送空氣及無腐蝕性、不自然、不含粘性物質的氣體。輸送介質的溫度一般不超過80℃。介質中所含的塵土及硬質細顆粒不大于150毫克/立方米。
風機制成兩種旋轉方向,從電機端看風機葉輪旋轉方向,若按順時針旋轉為右旋,按逆時針旋轉為左旋。
風機的傳動方式分為A式和D式兩種。
對于D式風機,當風機配用Y型電機時,采用ST0103型聯軸器,風機配用JS、JSQ、JK型等電機時,則采用ST0102型聯軸器。
此種風機的特點是:效率高、噪音較低、性能曲線平坦,高效區寬廣。
9-26-13是在9-26的風機上裝配整體支架或減振支架,調節門采用XL型星形彈性聯軸器。 9-26型高壓離心風機參數表
機號 |
轉速 (rpm) |
風量 (m³/h) |
全壓 (Pa) |
功率 (kW) |
重量
(kg) |
機號 |
轉速 (rpm) |
風量 (m³/h) |
全壓 (Pa) |
功率 (kW) |
重量
(kg) |
|
4A |
2900 |
2198
2473
2748
3022
3297 |
3930
3850
3740
3590
3420 |
5.5 |
114 |
9D |
1450 |
12519
14804 |
5110
5040 |
30 |
900 |
|
15649
17214
18779
20344
21909 |
4920
4770
4590
4380
4160 |
45 |
970 |
|
3572
3847 |
3210
3000 |
7.5 |
120 |
|
4.5A |
2900 |
3572
3847 |
5010
4920 |
7.5 |
132 |
|
3912
4303
4695
5086
5477 |
4790
4610
4400
4160
3900 |
11 |
180 |
10D |
1450 |
17173
19320
21466 |
6350
6250
6110 |
55 |
1090 |
|
23613
25760
27906
30053 |
5940
5730
5480
5220 |
75 |
1250 |
|
5A |
2900 |
4293
4830
5367
5903 |
6230
6130
5960
5750 |
15 |
210 |
|
11.2D |
1450 |
24127
27143
30159
33175 |
7960
7850
7670
7450 |
110 |
2150 |
|
6440
6977
7513 |
5510
5220
4920 |
18.5 |
230 |
|
5.6A |
2900 |
6030
3786 |
7870
7740 |
22 |
300 |
|
36190
39206
42222 |
7180
6870
6550 |
132 |
2250 |
|
7540
8294
9048
9802
10556 |
7540
7300
7000
6670
6310 |
30 |
350 |
|
960 |
15974
17970
19967
21964 |
3470
3420
3340
3240 |
30 |
1460 |
|
6.3A |
2900 |
8858
9662
10735 |
10020
9860
9630 |
45 |
490 |
|
11809
12882
13956
15029 |
9340
8990
8570
8140 |
55 |
580 |
23961
25957
27954 |
3120
2980
2830 |
37 |
1550 |
|
12.5D |
960 |
22207
24982
27758 |
4350
4280
4190 |
45 |
1790 |
|
7.1D |
2900 |
12293
13830 |
12800
12610 |
75 |
1050 |
|
15366
16903
18439
19976
21513 |
12330
11970
11540
11050
10520 |
110 |
1500 |
30534
33310
36086
38862 |
4070
3920
3750
3570 |
75 |
2240 |
|
8.0D |
2900 |
17585
19783 |
16250
16010 |
132 |
1620 |
14D |
960 |
31199
35099 |
5450
5370 |
75 |
3100 |
|
21982
21180
26378
28576
30774 |
15650
15200
14660
14030
13360 |
200 |
1760 |
38998
42898
46798
50698
54598 |
5250
5100
4920
4710
4480 |
110 |
3220 |
|
1450 |
8793
9892
10991 |
4020
3950
3850 |
18.5 |
715 |
16D |
960 |
46571
52392
58213 |
7120
7020
6860 |
160 |
3700 |
|
12090
13189
14289
14288
15387 |
3730
3580
3410
3220 |
30 |
800 |
64035
69856
75677
81499 |
6660
6420
6150
5850 |
250 |
4660 |
|
